-----------------------------------------------以下是筆記---------------------------------------------
工作區 - AutoCAD典型
a.Line,Enter
b.指定任意點為A點
c.畫一條長75的水平線
d.Circle, Enter
e.以A點為中心畫R68的圓
f.以B點為中心點畫R63的圓
註:兩圓相交在C點
Step1:
a.Line,Enter
b.@95<0,畫AB
c.@40<152,畫BC
註:180-28=152
Step2:
a.以c'為中心點,畫R23的圓
b.以A為中心點畫R67的圓
註兩圓交點為D點
Step3:
a.Line.Enter
b.畫C'D
c.畫DA
Step4
刪除兩個輔助圓
Step5
a.Move,Enter
b.移動C'Bmgln D點
c.Move,enter
d.移動DC'到B點
建構線(XL.XL)
說明:用途是提供一條無限長的輔助線,類型有:
1.平行X軸(水平線)
2.平行Y軸(垂直線)
3.指定角度的直線
4.過指定點的直線
註:其他功能
1.等分角度
2.偏移:畫一條與指定直線平行的輔助線
註:可以執行連續的功能
例:指定圓面精確度
註:預設長度是小數4位,角度到個位數
a.格式->單位
b.選取長度的精確度
c.選取角度的精確度
d.確定
射線(Ray)
說明:用途是畫一條由起點到指定點的無限長輔助線
點(Point,po)
說明:
1.用途是在圖面或物件上做記號
2.可以再分為單點與多點
註:結束多點按ESC鍵
3.使用指令之前建議先設定點型式(點的檥式)
例擇點型式
a.格式>點型式
b.選擇樣式
c.確定
等分(Divido,Div)
說明:
1.用途是等分物件的長度
2.並非真正的切割,而是在切割點做[點]記號
如:
------*------*------*------
等距(Measure,Me)
說明:
1.用途是依指定的長度切割物件
2.同等分
3.起算點是最接近選取位的端點
弧(Arc,A)
說明:1.弧是不完整的圓
2.畫法:
方式1:中心點
(1)點+點+點
(2)點+點+角度
(3)點+點+長度
方式2:端點
(1)點+點+點
(2)點+點+角度
(3)點+點+半徑(失敗率高)
(4)點+點+切線方向(起點切線)
(5)點+點(註:起點是上一個繪圖指令的終點,用於連續繪圖)
修剪(Trim,Tr)
說明:
1.用途是裁切物件不要的部份
註:後來有加入"刪除"整個物件的選項
2.第1次是選取修剪的"邊"(即基準物件)
註:選完要按Enter鍵
3.第2次是選取要裁切的位置
4.基準物件與被裁切的物件可以是同一個
5.主要選項
(1)F-籬選(畫線)
註:只要被籬選線劃過都算是選取
(2)C-框選(預設)
(3)R-刪除物件
(4)E/E-設定是否可延伸
1.起點,端點,半徑畫弧時,弧會畫在起點往端點方向的右邊
2.大弧+小弧=圓
---------------------------------------------------筆記結束--------------------------------------
因為後續的練習有點傷腦筋,所以我漏抄了一些筆記,不過我的學習態度向來是理解重於操作,筆記再找同學補就好了。

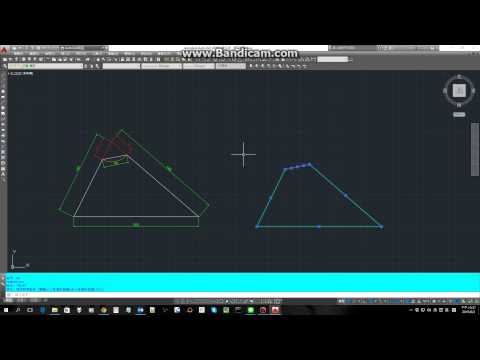

下課前老師丟了一個homework出來,回家後想了一下,很快就解出來了,然後順便研究一下錄影的問題,丟到youtube去給同學看.
