------------------------------------------------------本日筆記-------------------------------------------------
工作區-AutoCAD典型
倒角(Chamfer,Cha)
說明:
1.用途是在角點切斜邊
2.主要選項-
(1)D-輸入第1,2邊的倒角距離
(2)A-第一邊輸入距離,第2邊以角度表示
(3)P-聚合物件
(4)T-設定是否修剪
(5)M-重複執行
矩形(rectang,rec)
說明
1.x軸方向標為長度
.y軸方向標為寬度
2畫法-
方式1:角點
點->點
方式2:面積
(1)點+面積+長度
(2)點+面積+寬度
方式3:
點+尺寸+長+寬+象限
3.其它選項
(1)A-指定面積
(2)D-指定尺寸
(3)R-旋轉角度(與X軸的夾角)
(4)C-倒角
(5)F-圓角
註:C/F要先指定,
橢圓(Ellipse,EL)
說明:
1.是不規則的圓,有兩個半徑(長軸/2,短軸/2)
2.橢圓的產生
註橢圓是切點的軌跡
3.畫法:
方式1:端點
(1)點+點+短軸半徑(長軸端點)
(2)點+點+旋軸角度
方式2:中心點
(1)點+點+短軸半徑(長軸端點_
(2)點+點+旋軸角度
多邊形(polygon,pol)
說明:
1.用途是繪正多邊形(正三角形,正方形)
2.內角和是(N-2)x180
3.畫法
方式1:中心點
(1)點+內接+半徑(多邊形在圓內)
(2)點+外切+半徑(多邊形在圓外))
方式2:邊長
@邊長<角度 (角度=(180-(((n-2)x180)/5))/2)
建立新工具列
例:建立新的工具列[mytools]
放入常用指令
圓-中心點,半徑
圓-相切,相切,半徑
刪除,複製,移動
a.展開[工作區切換]
b.自訂
c.指標移到[工具列]，按右鍵1次
d.選擇[新工具列]
e.輸入自訂名稱[My Tools],Enter
f.將下方的指令一一拖曳到自訂的工具列
g.確定(返回圖面)
h.調整工具列放置的位置
調整長度(Lengthen.Len)
說明:
1.用途是精確修改線或弧的長度
2.最接近選取位置的端點是修正端
3.修正時使用的選項
(1)T-指定總長度
(2)T/A-指定弧的角度
(3)P-以比例修正
如:100->80
比例為0.8
(4)DE-以增減量來修正
如100->80 :-20
100->12-:20
註:最後才說物件的指令
例:將線的長度改為80
a.Lengthen,enter
b.T.enter
c.輸入80,enter
d.選取要修正的線,enter
旋轉(Rotate,Ro)
說明:
1.用途是將物件旋轉指定的角度
2.旋轉角度是以物件起算,順時鐘為負,逆時鐘為正
新的角度-原來角度=旋轉角度
3.基準點是旋轉物件時,唯一不會移動的點
4.主要選項:
(1)R-指定兩點測量(原來角度)
(2)P-指定兩點測量(新的角度)
(3)C-複製新的物件來執行旋轉

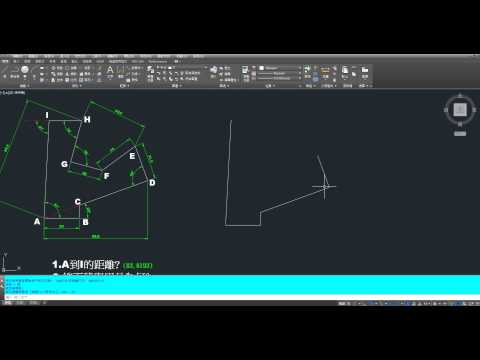

---------------------------------------------本日綜合練習-----------------------------------
